- Мощность шпинделя: 22 кВт

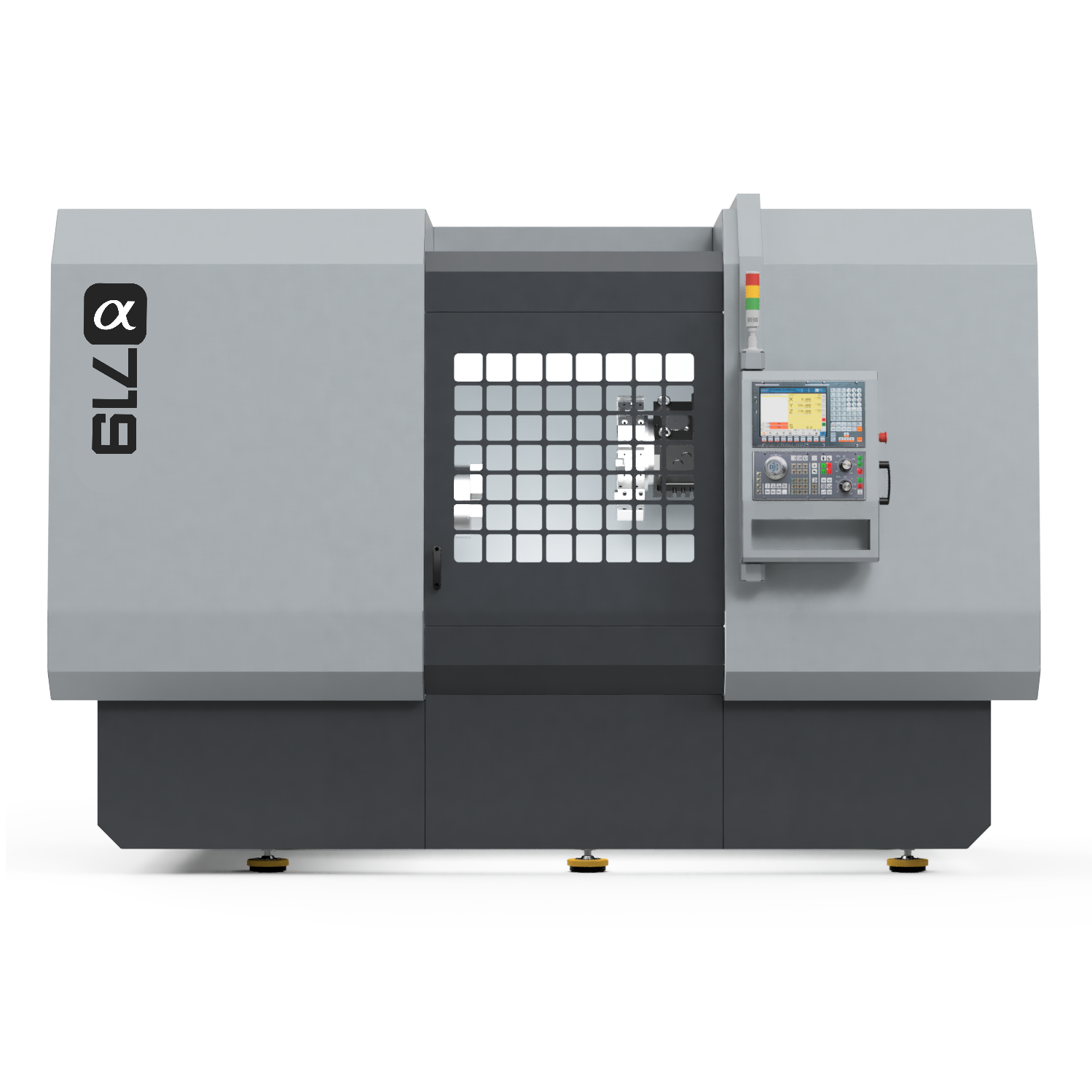

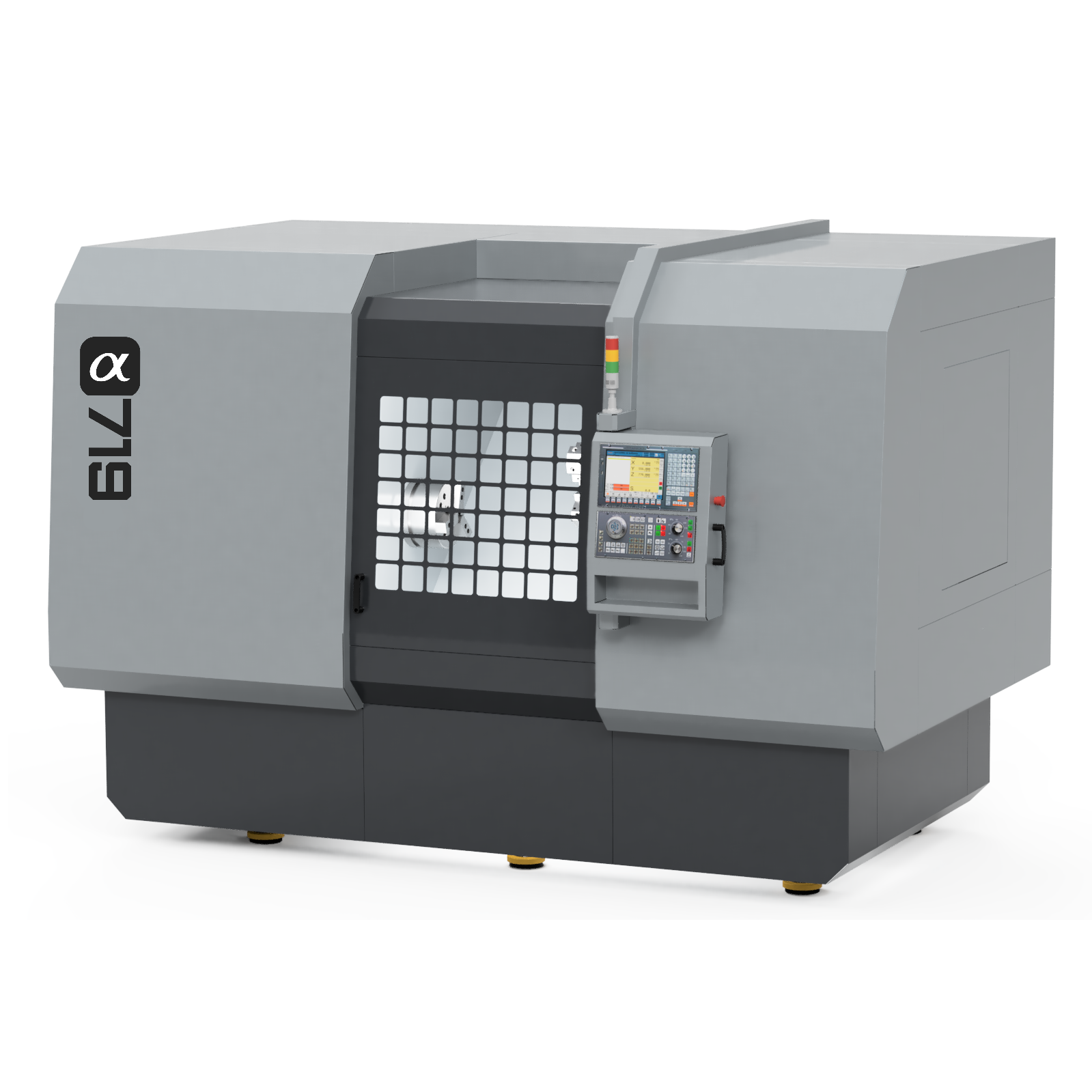

Токарный обрабатывающий центр PLOT LVGI-250 - станок для обработки металлов с повышенной точностью, мощностью шпинделя 22 кВт и станиной из полимерного бетона. Предназначен для силовой, точной и производительной токарной обработки деталей типа тел вращения: валов, осей, фланцев, колец и т.д., при достаточно тяжелых режимах.
Преимущества полимербетонного основания
Благодаря превосходной вибропоглощающей способности материала (превосходящей чугун как минимум в 6-8 раз), достигается исключительная гладкость обрабатываемых поверхностей деталей.
Высокие виброгасящие свойства уберегают режущие кромки инструмента от быстрого износа, за счет того, что весь станок жесткий и стабильный - это снижает себестоимость производства.
Благодаря минимальному температурному расширению станок поддерживает высокую точность обработки при колебаниях температуры в пределах десяти градусов Цельсия в обе стороны, что в пять раз превышает возможности чугунных аналогов (у них допустимый диапазон всего ±2 °C).
Конструктивные особенности
1 - В базовой комплектации устанавливается система ЧПУ DELTA, сенсорный LCD монитор
Данная система ЧПУ полностью российского производства и на 100% совместима с постпроцессорами FANUC, что не доставит проблем с вводом в эксплуатацию или переобучением сотрудников. Помимо этого, она имеет ряд преимуществ:
-
Дополнительные 24 резервные "М"-функции;
-
Загрузка управляющих программ по сети Internet;
-
Встроенная память 10 Гб;
-
Вращение координат и масштабирование;
-
Задаваемые пользователем макрокоманды;
-
Автоматическая привязка к заготовке;
-
Графическое отображение программы;
2 - Компоненты станины произведены из полимербетона нами по собственной технологии и чертежам. Конструкция станка гарантирует высокую стабильность и жесткость, что делает возможным проведение тяжелой обработки всех видов материалов.
3 - Главный шпиндель. Базовая версия станка с ременным приводом. Оптимальное соотношение по цене, крутящему моменту и обслуживанию привода. Система шкивов шпинделя оснащена мощным и надежным электродвигателем переменного тока, обеспечивающим превосходную режущую способность в тяжелых условиях. Ремень шкива используется для достижения низкой вибрации, низкого уровня шума и хорошей шероховатости поверхности даже на высокой скорости вращения.
4 - На станках серии LVGI перемещения по осям (X*Y) осуществляются по роликовым направляющим типа RGR фирмы HIWIN (Тайвань). В несущих блоках (каретках) четыре ряда роликов размещены под углом 45, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения (0,003 ~ 0,005).
5 - Стандартный револьвер (статический инструмент) VDI30/VDI40/BMT45/BMT55. Сверхмощная револьверная головка приводится в движение серводвигателем переменного тока с высоким крутящим моментом для быстрого вращения и повторяемости. Конструкция револьверной головки оснащена муфтой большого диаметра, обеспечивающей точное позиционирование и высокую силу зажима.
Блоки: сечение резца 25х25 мм, расточной инструмент - Ø40 мм
6 - Кабинетная защита: полностью закрытая зона обработки, в том числе верхняя защита корпуса, предотвращает разбрызгивание охлаждающей жидкости подающейся в зону резания под высоким давлением, так и попадание нежелательных предметов сверху в рабочую зону. Полностью закрытая кабинетная защита значительно снижает уровень шумности при работе оборудования на максимальных оборотах, что благоприятно сказывается на общей атмосфере производства.
$$
